六年设计施工经验为您详解装修重头戏之水电工程

今天看到管理员给偶的帖加精了，真的很高心，在此诚恳地感谢管理员，真是功夫不负有心人啊，偶会更努力的

和大家一起分享偶的喜悦心情，也感谢支持偶的亲们，谢谢。

偶是做设计出生，早些年初出道是很艰辛地用两条退走路，由于初出茅庐，行内谁都可以欺负你，由于自己在学校学的总是用不上，只会纸上谈兵，很多东西脱口就成为了笑柄。在艰难地行进中偶发现用两条腿走路很难适应这个行业，于是偶学着用四条退走路---走出设计、走上工地，刚走上工地，总是被工人刺得无地自容，真想找个地洞钻下去，常说：“你是大学生吧，你们大学生啊都是吃饭，到工地来了，屁都不懂，随口乱说，叫他来做狗屁都做不出来一个，我见过的大学生多了，没有那个没被我骂得狗血临头的。”当然偶也不例外，都是在骂声中历练出来的，于是，那时只想，忍辱负重，多学点东西，只为将来有一天，偶要工人，偶说东，你不敢说西，可现在想来，那是每个初入行的必经过程，就像女人生孩子一样，阵痛过后就是幸福，想通了才知道，有那时的经历才会有今日的收获。好了不啰嗦了。

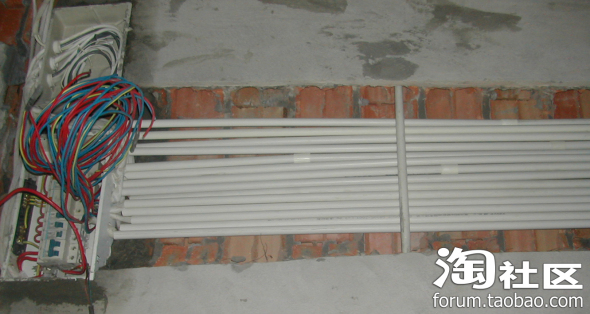

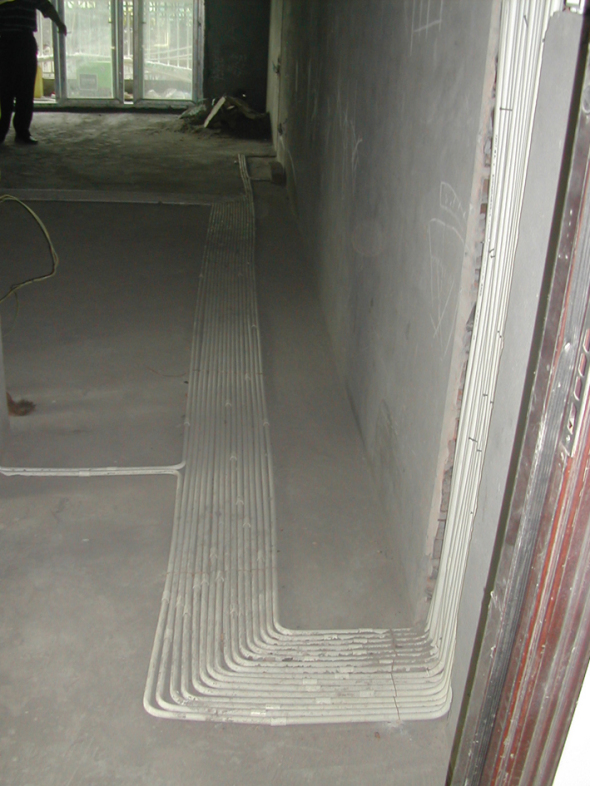

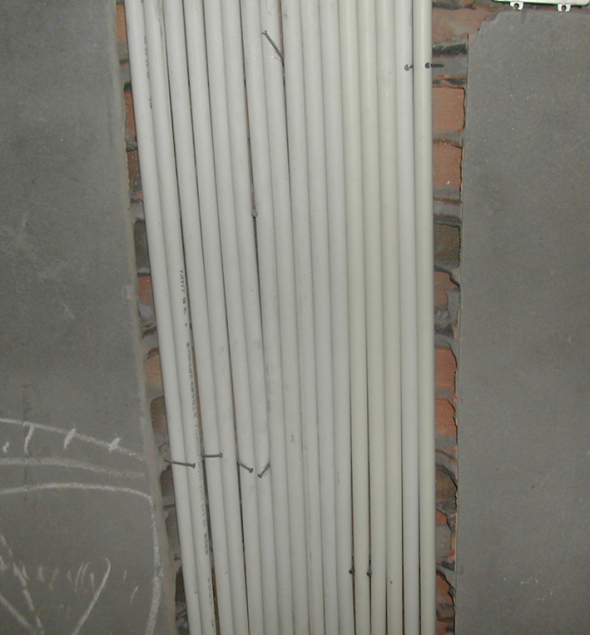

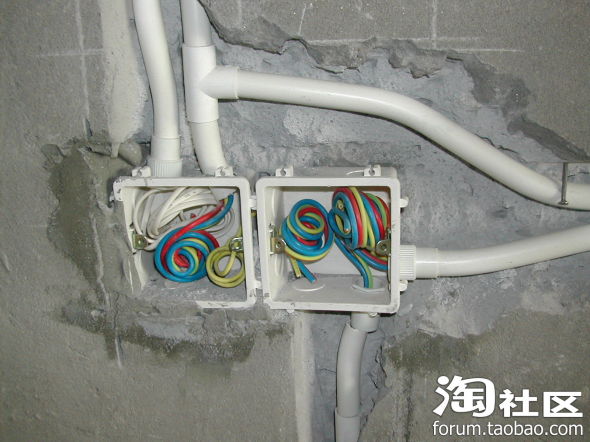

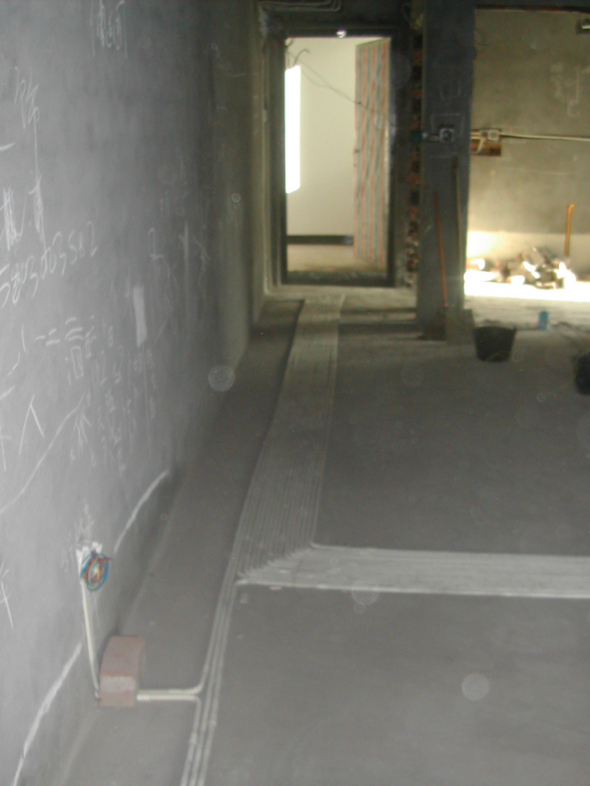

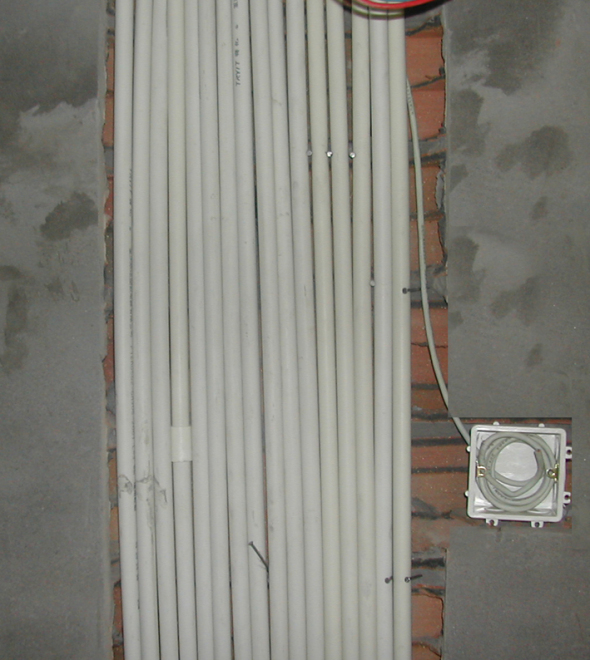

这就是偶组织施工时要求的规范施工标准，都是超国标的，后面还有很多会陆续详细讲解各个细节，敬请关注。

请看帖后回帖表示支持偶的劳动成果，谢谢

偶也是个淘宝新手，卖包包，希望大家支持与光顾

看了很多亲想学习很多关于家装的知识，如果真想学习更多的家装知识请去偶另一帖：

http://bbs.taobao.com/catalog/thread/154507-5839572.htm

[最后更新时间为 2010-05-05 15:41]

偶来做回沙发，愿君好人一生平安，放和心态处理每一件事，会有意想不到的效果，在家装中更是如此，很多人都说家装是一门遗憾的艺术，偶觉的很对，毕竟它的整个过程都是人工操着，不可能纯机器操作，所以有遗憾才是正常的，人无完人，留点遗憾才有回忆的意义，只是希望您能快乐家装，好好去享受其亢奋的过程，不要把您目标定得老高，以至于任何都都达不到，快乐地去享受，平和地对待每一件小事，这是偶的忠告。

[最后更新时间为 2010-04-16 23:29]

一、根据设计图纸（如无图纸，则根据业主实际需求）并业主需求，估算工作量和工作时间。

二、根据实际需求计算电路负荷、设计线路，并开列装修所需辅料清单；做卫生间闭水实验，检查卫生间地板有无渗漏。

三、清理工地现场，检查原有线路；拆除所需变动处的控制箱、面板、管路线路，消除装修施工中的安全隐患；

四、在墙面上给热水器、暗阀、角阀、水嘴、线盒定位；

五、根据实际需求合理设计规划水路走向，并根据电路负荷进行电路分配并设计规划电路走向；

六、清扫墙面地面，使用卷尺、墨斗、水平尺根据线路线管所需宽度弹出所需切割管线槽的确切位置；位置标定后，计量所需材料，开列所需水暖电料清单；

七、使用切割机、电锤、电镐等工具剔暗盒、切槽，并根据实际所需宽度深度修整管线槽；

八、将暗盒预埋入墙体，后清扫墙面地面准备铺设管线；

九、按照先水后电的程序先焊接水管。如人员充沛，可同时在不妨碍焊接水管之处铺设电路管线；

十、水管焊接完成后初步固定，并用堵头封堵，如需打压试验，即可进行；

十一、管线全部铺设完成后，用水泥砂石填补固定；

十二、管线干燥固定后，制作电路接头和总控制盒断路器连接、及面板安装；顺序为先近后远（离主控制箱距离）。

十三、如有需与其他项目配合施工处，则待需要时方介入安装；

十四、全部完工后，清理工地现场，并进行剩余材料交接；收取费用，退场。

线路的设计方面：设计原则——尽量严格遵守规范性、合理性、使用便捷性、前瞻性、易操作性、降耗（人力损耗、工时损耗、材料损耗、工具损耗）。（文中所标安装高度皆为误差很少的参考高度）

一、线路设计尽量合理规避混凝土梁柱、钢筋，以降低施工难度、强度和减少电动工具损耗，尽量杜绝野蛮施工现象；

二、电路设计必须考虑到后期的维护、更换，尽量避免转弯过多造成无法更换的死线；

三、家庭电源总控制盒内一般应至少分为八路控制：1、火线总控；2、照明；3、4、皆为插座；5、厨房；6、卫生间；7、8、为空调 。插座应按区域分为两路控制；如控制盒内空间富裕，可将卫生间普通断路器改为带漏电保护断路器。

四、管线铺设应首选取最短距离走线，尽量横平竖直；水管线路左冷右热，在厨房和卫生间内尽量走顶、走墙；一则可避免地板渗漏，二则减小劳动强度、提高劳动效率。水电管路尽量避免交错，交错时，水管尽量放置于电管下方。

五、家用电路除主进线为10 mm2，其余线路设计，尽量遵守：空调4 mm2 ,插座、及照明主线路2.5mm2、照明支线1.5mm2的用线标准；

六、电路应尽量全部设计为冷弯和接头处PVC胶粘穿管单股铜塑线路，无法穿管时，应设计为两芯或三芯的护套线路；管内不许有接头。

七、应按照施工规范要求选择电线管径；大线径或转角多处，可多采用20 规格的电管穿线。

八、音视频线、电话线（数据网线）必须单独穿管，不同类型线、不同回路电线禁止穿入同意管内；以提高安全、并增强屏蔽作用。

九、音视频线、数据线、4 mm2电线需用20规格或以上规格线管配线。

十、室内总水闸阀位置尽量靠近主进户水管。水管进户后，即可变为 20 规格的PPR管，可在不降低使用功能的前提下，即节约管材，也便于施工。

十一、厨房橱柜内及卫生间面盆下的角阀位置高度：55cm—60cm ；热水器角阀：高度：130cm—140cm ；卫生间坐便器角阀高度：30cm ；淋浴阀孔中心距为15cm ,高度为120 cm ；拖把池上方水嘴高度为 65cm—75cm ，无拖把池时水嘴位置适当降低；洗衣机水嘴：高度100cm—110cm 。

十二、下水管道应平直、向上，应增加防臭防堵功能的P弯或S弯。

十三、厨房及卫生间原有管道地面处护水盘，及原来下水管道中的地漏一般禁止破坏，否则将造成较难修复的渗水。

一、总电力控制箱：高度：180 cm；

二、普通墙面开关面板：高度135cm—140cm ；普通插座面板：高度 30cm—35cm ；

空调插座面板：高度：180 cm ；

三、卧室床头面板：距离床边：10cm—15cm ，离地高度：70cm—80cm ；（卧室电视中心高度：120cm ；客厅电视中心高度：80cm—90cm ）

四、厨房面板必须按照橱柜图纸需求设置，并注意防油烟；一般情况下：橱柜上方面板：高度：120cm 、橱柜内部面板：高度65cm 、油烟机面板：高度2100cm 。

五、卫生间面板应注意防水；

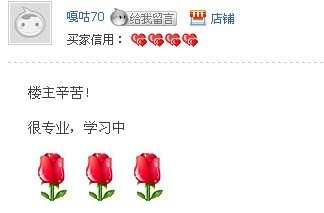

楼主辛苦！

很专业，学习中

感谢您的鼓励和支持，我会在后面将用亲生经历的一些例子和经验来详细讲解每个细节，敬请关注，谢谢

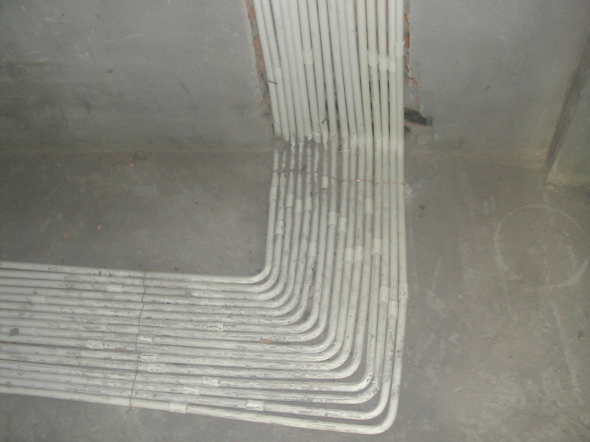

好看不实用，全部管线转弯90度布成这样，假如以后电线坏啦，想换一条都不行。而且这么装只能多芯线啦，用单芯的话就容易发热。应该大角度转弯才对。

[最后更新时间为 2010-04-18 12:48]

在家庭用电中，如何防止触电伤亡、烧坏家用电器和炎灾事故的发生，就有关家庭安全用电，应做好以下几个方面的工作。

1．不超负荷用电

家庭使用的用电设备总电流不能超过电度表和电源线的最大额定电流。

2．安装保护器

家庭用电一定要在自家电度表的出线侧安装一只漏电流过电压双功能保护器，以使在家电设备漏电、人身触电、供电电压太高或太低时自动跳闸切断电源，保护人身和设备安全。

2．用电设备外壳要可靠接零

三芯插座的接地插孔，一定要做可靠保护接零（地）线接连，三芯插头的接地桩头，一定要做可靠的与用电设备的铁外壳连接，以防用电设备的绝缘击穿或外壳琏电发生人身触电。

3．把好产品质量关

所有的电源设备（导线、闸刀开关、漏电流《过电压》保护器、插头、插座），家庭用电设备都要选用国家指定厂家生产、并经技术质检合格的产品，不能图便宜买“三证”的假冒产品。

4．安装布线符合要求

电源插座的安装要高于地面1 .6米，以防触电脱离电源和保证幼童安全，昨时用电不能胡拉乱接，用完后应立即拆除。

5．严禁使用代产品

不能用铜丝、铝丝、铁丝代替保险丝；不能用信号传输代替电源；不能用医用白胶布代替绝缘黑胶布；不能用漆负线代替电热丝自制电热褥等代用品。

6．发现异常、立即断电

用电设备在使用中，发现电压异常升高，或发现用电设备有异常的响声、气味、温度、冒烟、火光，要立即断开电源，再进行检查或灭火抢救。

7．要养成好习惯

做到人走断电，停电断开关，触摸壳体用手背，维护检查要断电，断电要有明显断开点。

8．家庭进行电气设备安装检修时，应断开电源。

28、冬季施工注意事项

家庭装饰装修假如时逢冬季，为了确保施工的进度和装修质量，业主务必要注意一些冬季施工的常识和注意事项。

水、电线路开槽施工后，填充凹槽用的水泥砂浆应使用气硬性（干性）砂浆，并应待填充后48小时（室温+5度以上）后方可进行批刮墙面工程或其它工序。

第一讲

打线槽：打线槽在现场施工中相对与水和电路不算是重点，因为它不打得好与不好都不干紧要，只是好看和不好看而已，但是很多人也忽略了一个问题，就是在后期刷墙后，使用不久墙就会开裂，这是很多业主都会很头疼的问题，也是很多装修公司很头疼的事，在这里我分析两点：第一就是在施工中打线槽，现在的施工工艺百分之九十五以上都是用的切割机割出线槽，而并非一簪一锤地打出来的，用切割机割出的线槽满足两点，一是好看，而是施工快，在现实施工中很多人都在为这个好看而付出代价，就是在以后使用中会遇到裂纹，说到这里很多人会问，线槽的地方会贴牛皮带啊，是啊，但恰恰很多施工员和施工负责人在要求贴牛皮带时又没有做到位，很多施工负责人为省点胶水钱干脆就直接用刷墙的乳胶漆直接贴上就省了胶水钱，有人会问胶水能花多少钱，是啊，但是那也是钱啊，在激烈的竞争中，能省一元是十角啊，n多个十角就不再是一元了，总价就自然比其他人低了，所以打线槽也不例外，况且手工打东去一块西一块不好看公司首先都会强调美观好看，所以很多人不懂就觉得某某工地很干净整洁好看，他们的工地质量肯定不错，所以，很多公司或是施工队觉得这招很管用于是都用了，久而久之，就形成了，大家默认而约定俗成的标准，所以很多业主都会拿部线要横平竖直，打线槽要用切割机割等等，不细说，回头来说说打线槽为什么要手工打的好了，其实在打了线槽后接下来就是敷线槽了，在老的水泥墙和新的墙体之间如果手工打缺了的地方新水泥就含得远些就是新老墙体交接不会在一条线上，而是互相吃的深钱不一，而牢固些而切割出来的口面很平整所有新老交接都是一个深度，互无吃透，反而不牢固。当然第二墙体开裂，也有开发商一部分责任，就是没有开线槽的地方也有开裂的现象，那就是开发商在一些承重墙与非承重墙交接处没有处理好而造成开裂等原因。

打线槽从另外个层面来说，手工打费时费力自然工价就高，工价高了就直接导致成本高，也是很多不推崇的重要原因之一。

注意：在平常很多人眼中，铺线和线槽要横平竖直才好，其实则不然，根据力学角度讲，线槽最好是斜着依墙而走，因为地球的引力是向下，而横平了就和引力垂直了，相冲就大，而线槽斜着就减少了相冲的引力。但在平常公司施工中首先是要求好看，故而，流行了现在的横平竖直了。

[最后更新时间为 2010-05-06 15:50]

17楼的朋友，家里全铺了还要多，因为没个线路都是单独的线，以后会仔细讲的

期待LZ的新分享，很值得学习~~

好多的管道啊，辛苦啊

很深奥深奥
